LYV®, um fabricante profissional de válvulas industriais, apresentou seu

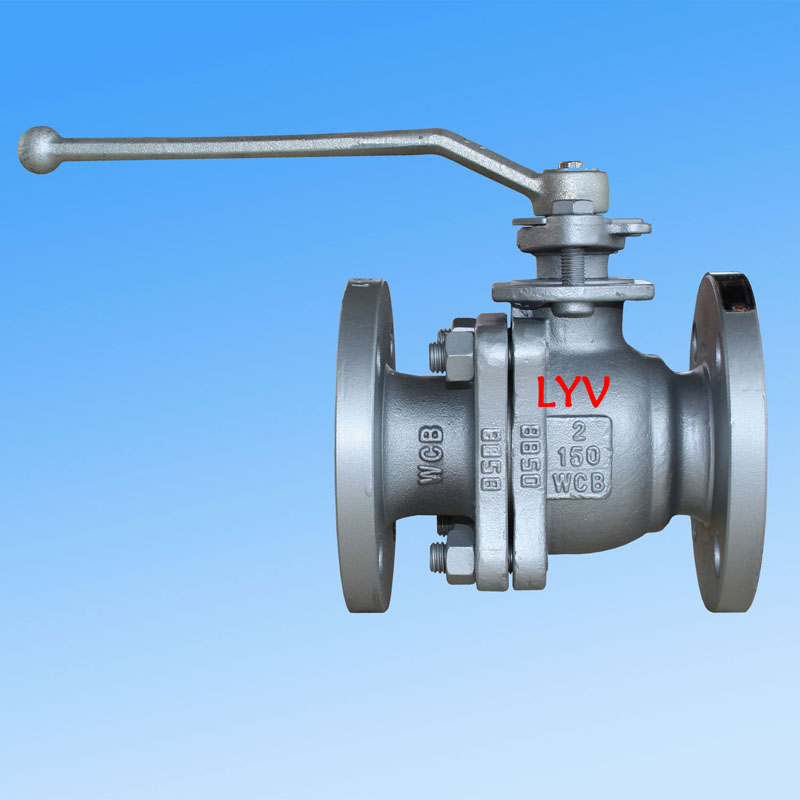

Válvula de esfera flutuante de 2 peças, um dos tipos de válvula mais utilizados em sistemas de tubulação industrial. A empresa exporta válvulas para mercados que incluem América do Norte, Sudeste Asiático, Rússia e Oriente Médio. Com equipamentos de usinagem CNC e mão de obra qualificada, a LYV® tem uma capacidade de produção anual superior a 50.000 válvulas, atendendo a requisitos padrão e personalizados.
Projeto e Construção
A válvula de esfera flutuante de 2 peças apresenta uma construção de corpo dividido com um design de esfera flutuante. Ele é projetado de acordo comISO 17292, API 608 e API 6Dpadrões. A válvula está disponível em configurações de passagem total (FB) ou passagem reduzida (RB), com construção de corpo de entrada final. As opções de castelo incluem castelo aparafusado ou estendido, e os tipos de assento são oferecidos em variantes de assento macio ou de metal com vedação rígida. A direção do fluxo pode ser unidirecional ou bidirecional, proporcionando flexibilidade para diferentes requisitos de processo.
Faixa de tamanho e pressão
| Classe de Pressão |
Faixa de tamanho (NPS) |
Faixa de tamanho (DN) |
| Classe ANSI 150LB |
1/2" – 10" |
DN15 – DN250 |
| Classe ANSI 300LB |
1/2" – 8" |
DN15 – DN200 |
| Classe ANSI 600LB |
1/2" – 4" |
DN15 – DN100 |
Observação:Para classificações PN, a válvula cobre PN0.6, PN1.6, PN2.0, PN2.5 até DN250; PN4.0 e PN5.0 até DN200; PN6.3 e PN10.0 até DN100.
Padrões de projeto e teste
| Categoria Padrão |
Padrão de Referência |
|
Padrão de projeto
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Inspeção e Teste
|
API 598/API 6D |
|
Teste de segurança contra incêndio
|
API 607/API 6FA |
|
Comprimento de flange a flange
|
ANSI B16.10 – Padrão curto/Padrão longo |
|
Terminar conexões
|
Flangeado (ANSI B16.5), solda de topo, solda de soquete |
Principais recursos
-
Design à prova de fogo– está em conformidade com API 607 / API 6FA
-
Design antiestático– dissipa a carga estática para uma operação segura
-
Haste à prova de explosão– evita a ejeção da haste sob pressão
-
Meio de serviço– gás natural, petróleo, água, oxigênio e outros fluidos industriais
-
Serviço Azedo– compatível com ISO 15156 / NACE MR0175
-
Operação da válvula– alavanca manual, engrenagem helicoidal, atuador pneumático, atuador elétrico
Materiais de Construção (BOM)
Corpo e capô
| Grau de material |
Descrição |
| ASTM A216 GR. WCB/A105N |
Aço carbono |
| ASTM A352 LCB/LCC/A350 LF2 |
Aço carbono de baixa temperatura |
| ASTM A351 GR. CF8/CF8M |
SS 304 / SS 316 (aço inoxidável) |
| ASTM A351 GR. CF3/CF3M |
SS 304L / SS 316L (aço inoxidável) |
| ASTM A351 gr. CF8C |
Aço inoxidável |
| ASTM A890 4A/5A/6A |
Aço Inoxidável Duplex |
Bola Sólida
| Grau de material |
Descrição |
| A105N + ENP / A105N + TCC |
Aço carbono com niquelagem eletrolítica/revestimento de carboneto de tungstênio |
| ASTM A182 F304/F316 |
SS 304 / SS 316 |
| ASTM A182 F304L/F316L |
SS304L/SS316L |
| ASTM A182 F347 |
Aço inoxidável |
| ASTM A182 F51/F53/F55 |
Duplex/Super Duplex em Aço Inoxidável |
Nota para sede de metal com vedação rígida:Os tratamentos de superfície da esfera incluem ENP, HCR, WC e soldagem Ni60/Ni55.
Tronco
| Grau de material |
Descrição |
| ASTM A182 F6a |
Aço inoxidável martensítico |
| ASTM A182 F304/F316/F304L/F316L |
Aço inoxidável |
| 17-4 PH |
Aço inoxidável endurecido por precipitação |
| ASTM A182 F51/F53/F55 |
Duplex/Super Duplex em Aço Inoxidável |
Assentos, vedações corporais e gaxetas
| Material |
Aplicativo |
| PTFE virgem |
Sede / Vedação do Corpo / Empanque de Glândula |
| 25% de PTFE preenchido com vidro (GFT) |
Sede / Vedação do Corpo / Empanque de Glândula |
| PTFE preenchido com carbono (CFT) |
Sede / Vedação do Corpo / Empanque de Glândula |
| PEEK/Delrin |
Vedação do assento/corpo |
| Grafoil (anel de grafite) |
Sede / Vedação do Corpo / Empanque de Glândula |
Aplicação e Serviço
A válvula de esfera flutuante de 2 peças é adequada para uma ampla gama de aplicações industriais, incluindo petróleo e gás, petroquímica, geração de energia, tratamento de água e sistemas de dutos. Ele está disponível com conexões de extremidade flangeadas, soldadas de topo ou de soquete e pode ser operado manualmente ou com atuadores automatizados. A LYV® oferece suporte pós-venda completo e entrega pontual, apoiada por suas experientes equipes de engenharia e produção.
Observação:Para combinações de materiais personalizadas, classificações de pressão ou configurações de atuadores, entre em contato diretamente com a LYV® com as especificações do seu projeto.
