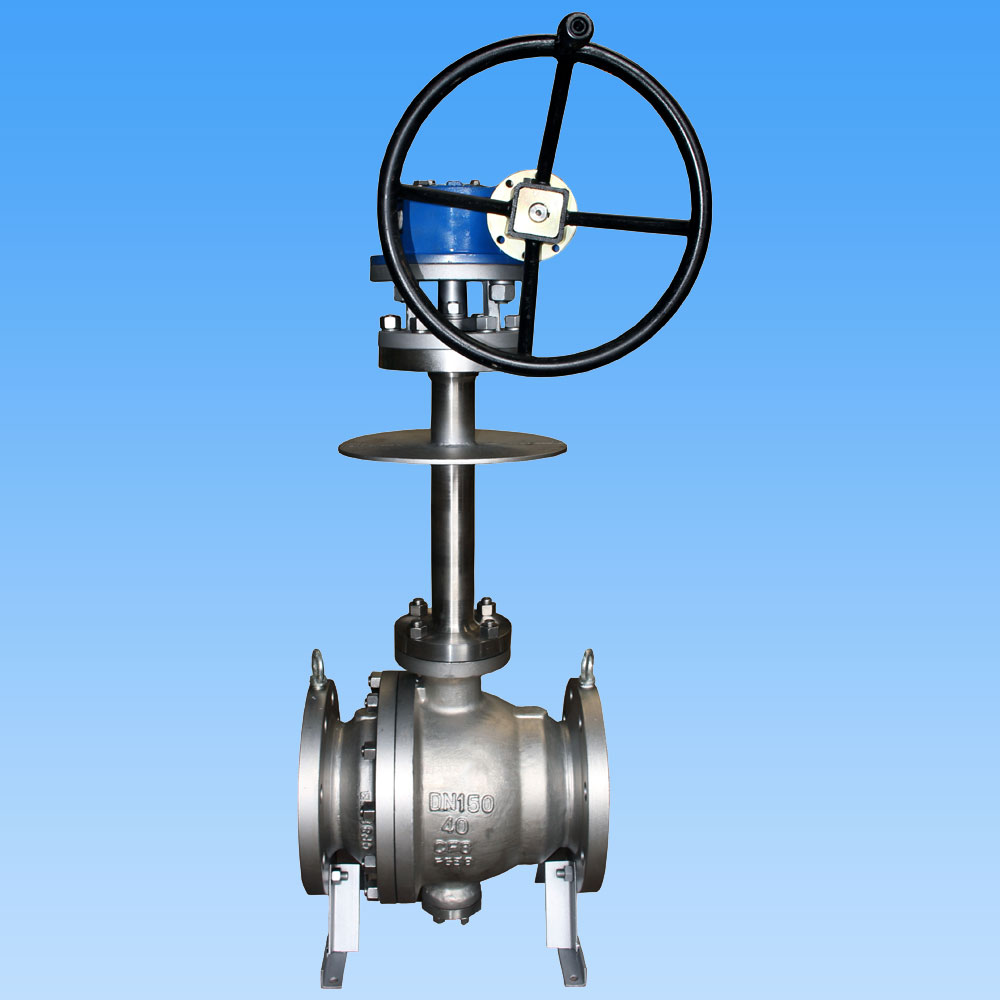

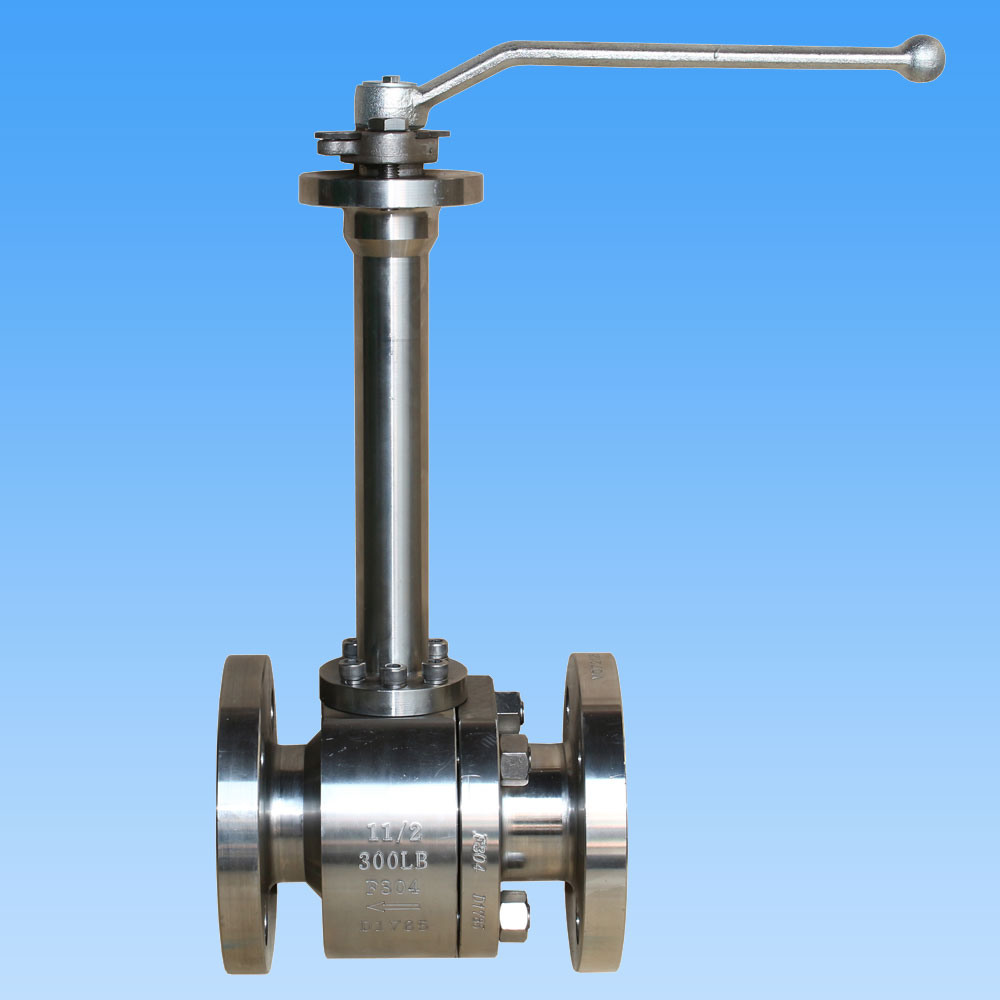

Válvula de esfera forjada criogênica

LYV como um fabricante profissional de válvula de esfera criogênica forjada criogênica de alta qualidade na China, você pode ter certeza de que as válvulas de esfera criogênicas forjadas serão oferecidas de acordo com o rigoroso padrão de design API 6D e ASME B16.34 e procedimentos de teste criogênico, a temperatura limite pode ser tão baixo quanto -196 ℃.

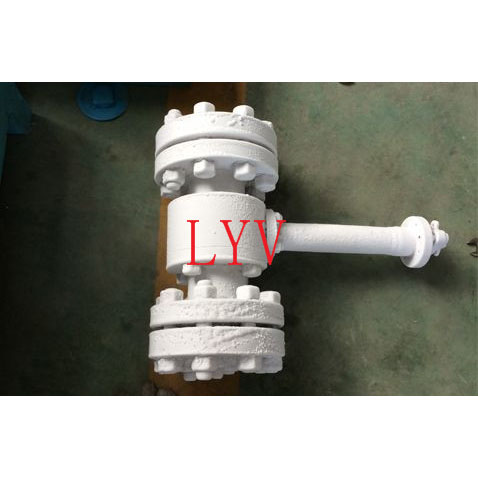

As válvulas de esfera forjadas criogênicas são usadas para condições de trabalho em baixas temperaturas, especialmente para alguns meios perigosos, como gás natural liquefeito. Nossa empresa tem experiência em projeto, fabricação, inspeção e teste de válvulas de esfera criogênicas.

Padrão Internacional de Design e Teste

Padrão de projeto: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Padrão de inspeção e teste: API 598/API 6D

Padrão de teste de segurança contra incêndio: API 607/API 6FA

Comprimento de flange a flange: ANSI B 16.10 -Padrão curto/Padrão longo

Conexão final: Extremidade flangeada conforme ANSI B 16.5, Extremidades de solda de topo, Extremidades de solda de estoque.

Tamanho do fabricante e faixa de pressão:

NPS 1/2” a 48” (para ANSI Classe 150LB)

NPS 1/2” a 48” (para ANSI Classe 300LB)

NPS 1/2” a 48” (para ANSI Classe 600LB)

NPS 1/2” a 36” (para ANSI Classe 900LB)

NPS 1/2” a 24” (para ANSI Classe 1500LB)

NPS 1/2” a 12” (para ANSI Classe 2500LB)

ou

DN15 a DN1200 (para PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN15 a DN1200 (para PN6,3Mpa, PN10,0Mpa)

DN15 a DN900 (para PN15.0Mpa)

DN15 a DN600 (para PN25.0Mpa)

Design de castelo estendido para confiabilidade da gaxeta e vedação da haste, adequado para a temperatura de trabalho -196 ℃.

Furo do tubo: Furo total (FB)/Reduzir furo (RB)

Corpo de Construção: Entrada Final

Tipo de capô/tampa: capô aparafusado/capô estendido

Tipo de assento: tipo macio/tipo metal hardseal

Fluxo Direcional: Unidirecional/Bidirecional

Meio de serviço: Petróleo, água, gás, etc.

Serviço: SOUR, ISO 15156/NACE MR0175

Característica: Projeto de segurança contra incêndio

Design Antiestático

Haste à prova de explosão

Operação da válvula: Alavanca Manual / Engrenagem sem fim / Atuador Operado / Atuador Pneumático / Atuador Elétrico

MOC (lista de materiais – BOM):

Corpo e capô: ASTM A350 LF2 /LF3 (aço carbono de baixa temperatura)

: ASTM A182 F304/ F316 (SS 304 / SS 316) (aço inoxidável)

:ASTM A182 F304L/ F316L / CF 3M (SS 304L / SS 316L) (aço inoxidável)

Esfera sólida: ASTM A350 LF2/LF3 (aço carbono de baixa temperatura)

: ASTM A 182 F304/F316 (SS 304/SS 316)

: ASTM A 182 F304L/F316L (SS 304L/SS 316L)

Nota: Harseal Metal Seat tipo Ball tratamento de superfície: ENP, HCR, WC, soldagem Ni60/ Ni55

Haste:ASTM A182 F304/F316/F304L/F316L

Sede esférica e vedação do corpo: PTFE preenchido com carbono – CFT

: Grafoil – Anel de Grafite

Gaxeta de glândula: PTFE preenchido com carbono – CFT

: Grafoil – Anel de Grafite
