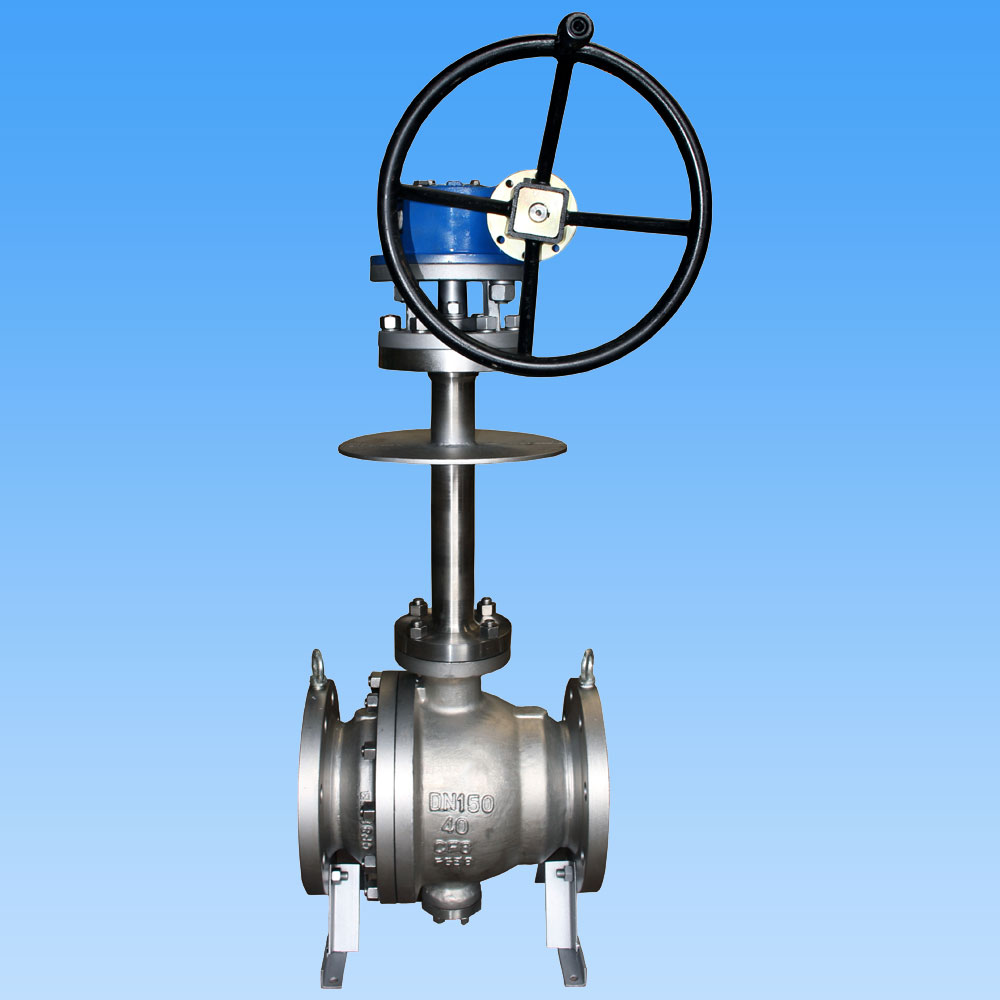

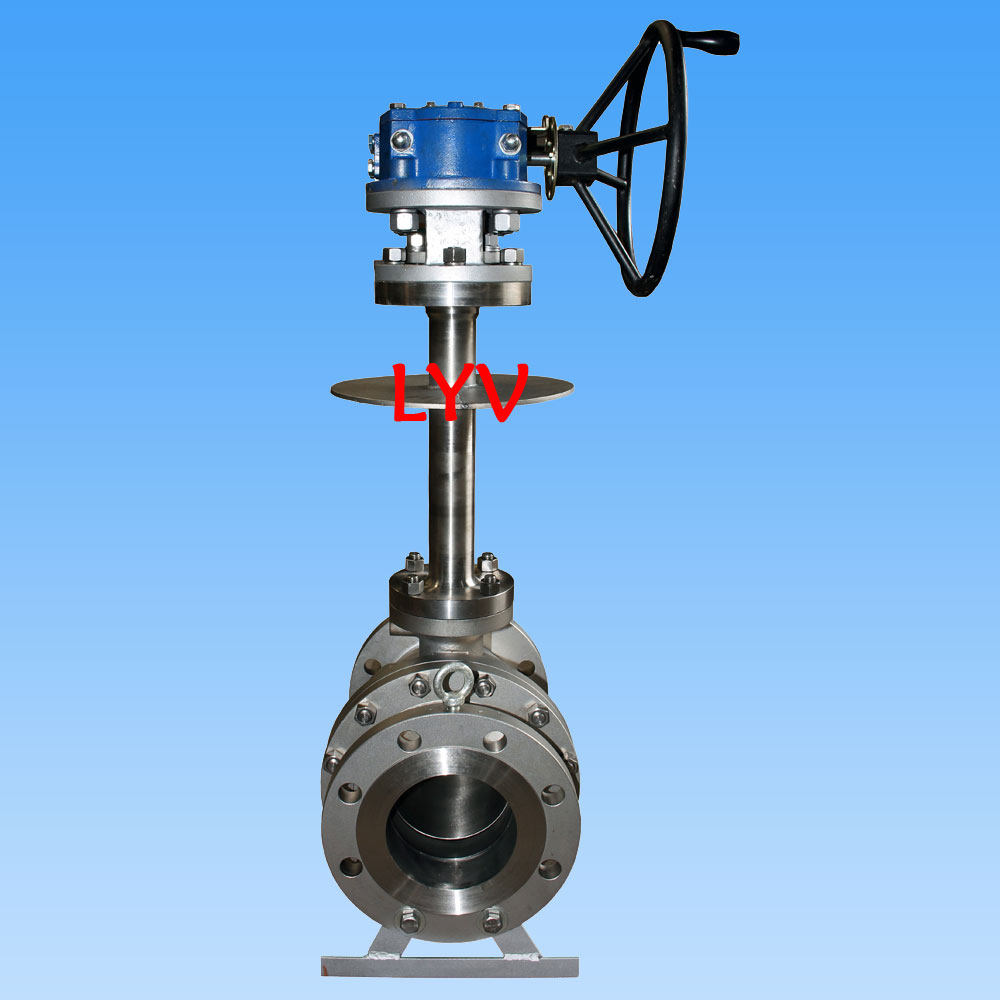

Válvula de esfera montada em munhão criogênico

Como fabricante profissional de válvulas, gostaríamos de fornecer a você a válvula de esfera criogênica montada em munhão, que é uma válvula especial usada para baixa temperatura de trabalho na indústria química ou ambiente frio, de acordo com o padrão de projeto API 6D e ASME B16.34 e procedimentos de teste criogênico , a temperatura limite pode ser tão baixa quanto -196°C.

As válvulas de esfera flutuantes criogênicas são usadas para condições de trabalho em baixa temperatura, especialmente para alguns meios perigosos, como gás natural liquefeito. Nossa empresa tem experiência em projeto, fabricação, inspeção e teste de válvulas de esfera criogênicas.

Padrão Internacional de Design e Teste

Padrão de projeto: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Padrão de inspeção e teste: API 598/API 6D

Padrão de teste de segurança contra incêndio: API 607/API 6FA

Comprimento de flange a flange: ANSI B 16.10 -Padrão curto/Padrão longo

Conexão final: Extremidade flangeada conforme ANSI B 16.5, Extremidades de solda de topo, Extremidades de solda de estoque.

Tamanho do fabricante e faixa de pressão:

NPS 2” a 48” (para ANSI Classe 150LB)

NPS 2” a 48” (para ANSI Classe 300LB)

NPS 2” a 48” (para ANSI Classe 600LB)

NPS 2” a 36” (para ANSI Classe 900LB)

NPS 2” a 24” (para ANSI Classe 1500LB)

NPS 2” a 12” (para ANSI Classe 2500LB)

ou

DN50 a DN1200 (para PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN50 a DN1200 (para PN6,3Mpa, PN10,0Mpa)

DN50 a DN900 (para PN15.0Mpa)

DN50 a DN600 (para PN25.0Mpa)

Furo do tubo: Furo total (FB)/Redução do furo (RB)

Corpo de Construção: Entrada Final

Tipo de capô/tampa: Design de capô estendido para confiabilidade da embalagem e vedação da haste, adequado para a temperatura de trabalho -196 ℃.

Tipo de assento: tipo macio/tipo metal hardseal

Fluxo Direcional: Unidirecional/Bidirecional

Meio de serviço: Gás Natural, Petróleo, Água, etc.

Serviço: SOUR, ISO 15156/NACE MR0175

Emissão Fugitiva: ISO 15848

Característica: Projeto de segurança contra incêndio

Design Antiestático

Haste à prova de explosão

Bloco duplo e design sombrio

IPAD montado ISO 5211

Operação da válvula: Alavanca Manual / Engrenagem sem fim / Atuador Operado / Atuador Pneumático / Atuador Motor

MOC (lista de materiais – BOM):

Corpo e capô: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (aço carbono de baixa temperatura)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Aço Inoxidável)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Aço Inoxidável)

Esfera sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304/F316 (SS 304/SS 316)

: ASTM A 182 F304L/F316L (SS 304L/SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Nota: Harseal Metal Seat tipo Ball tratamento de superfície: ENP, HCR, WC, soldagem Ni60/ Ni55

Haste: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4 PH

Sede esférica e vedação do corpo: PTFE preenchido com carbono – CFT

: Grafoil – Anel de Grafite

Gaxeta de glândula: PTFE preenchido com carbono – CFT

: Grafoil – Anel de Grafite
