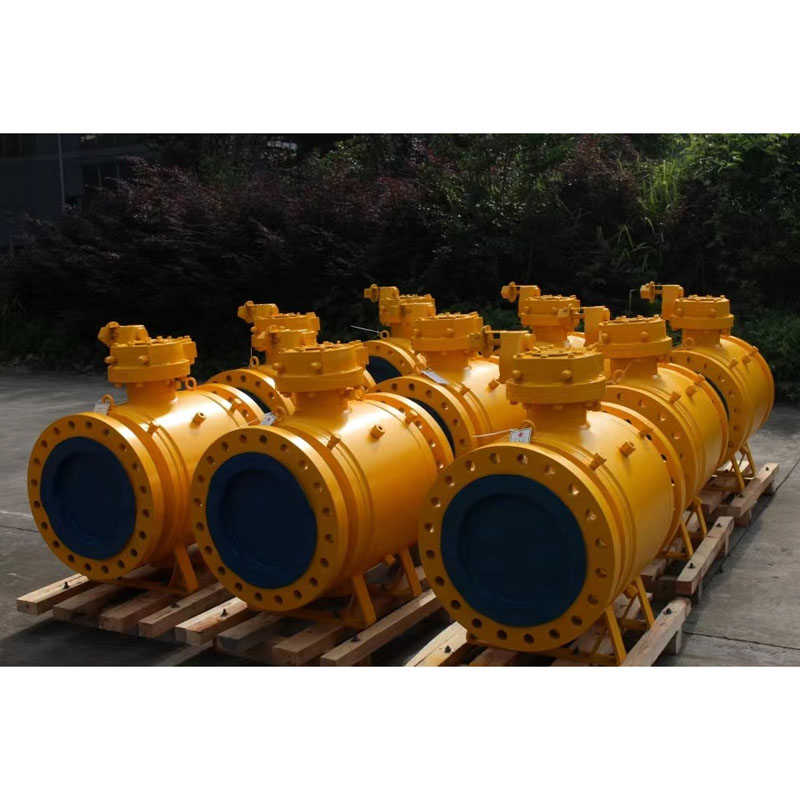

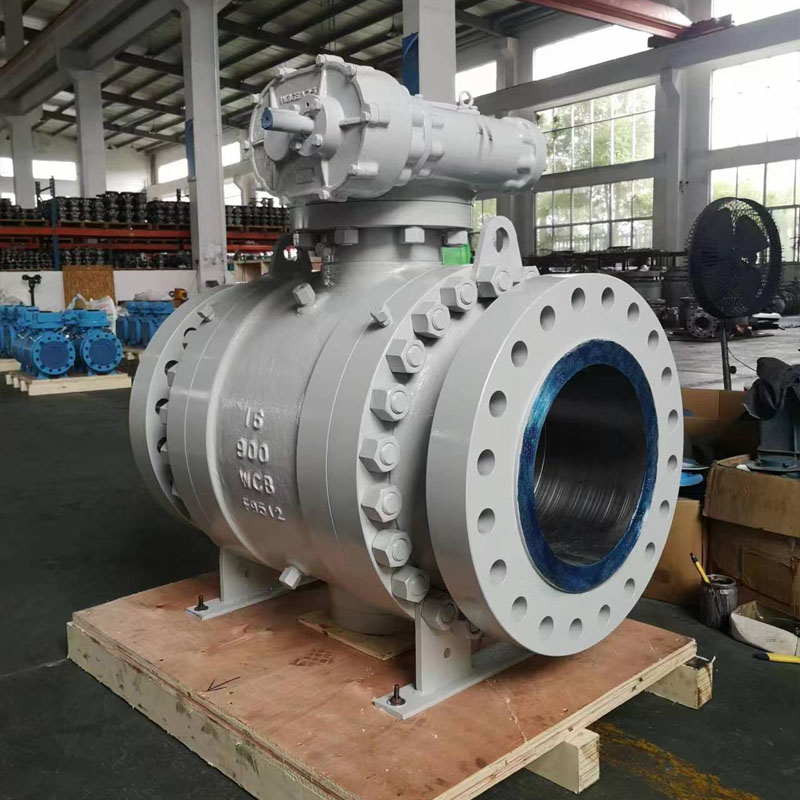

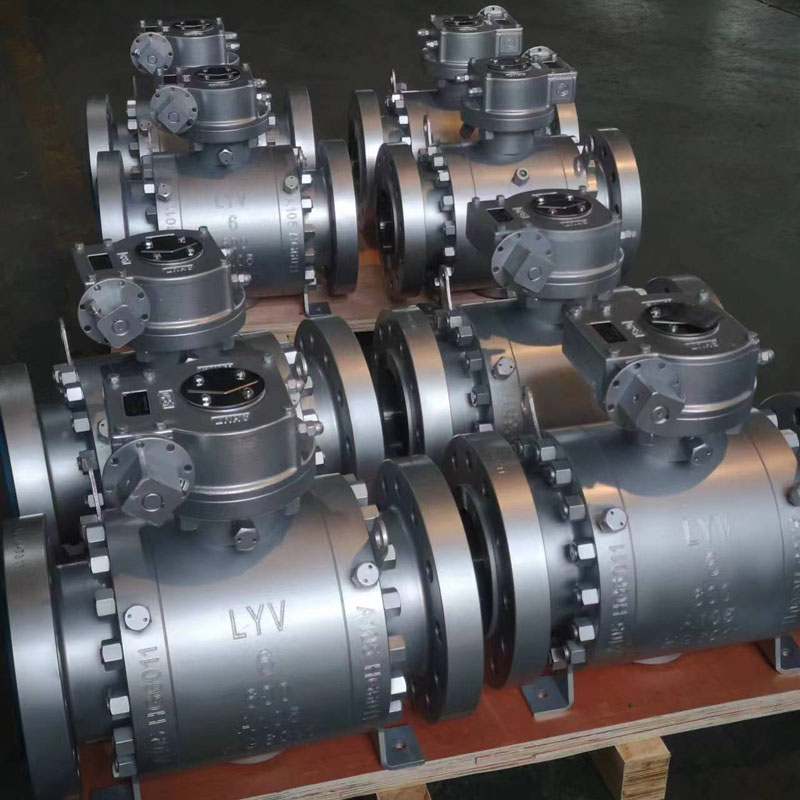

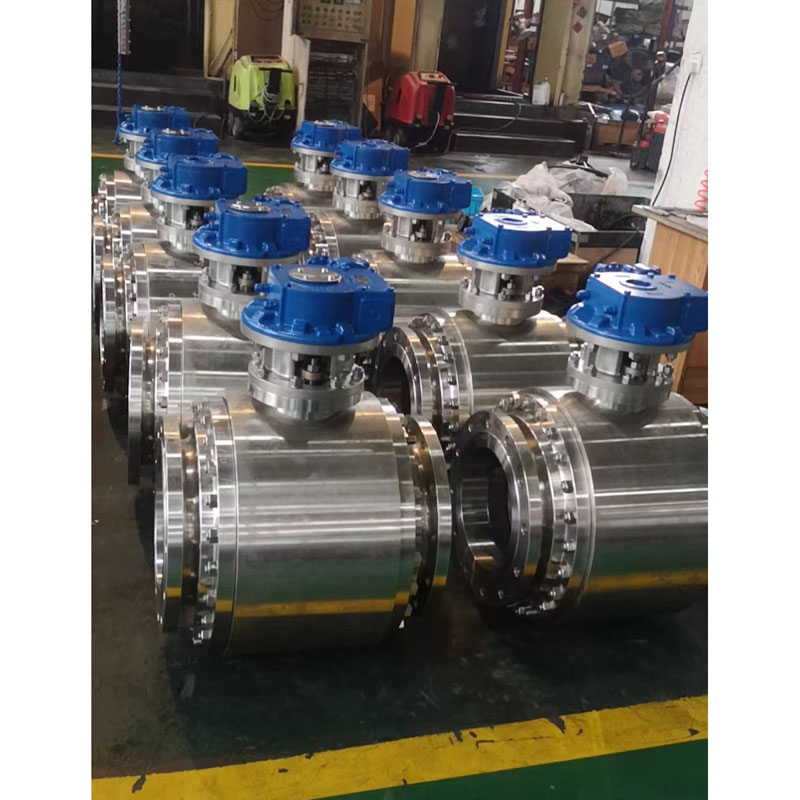

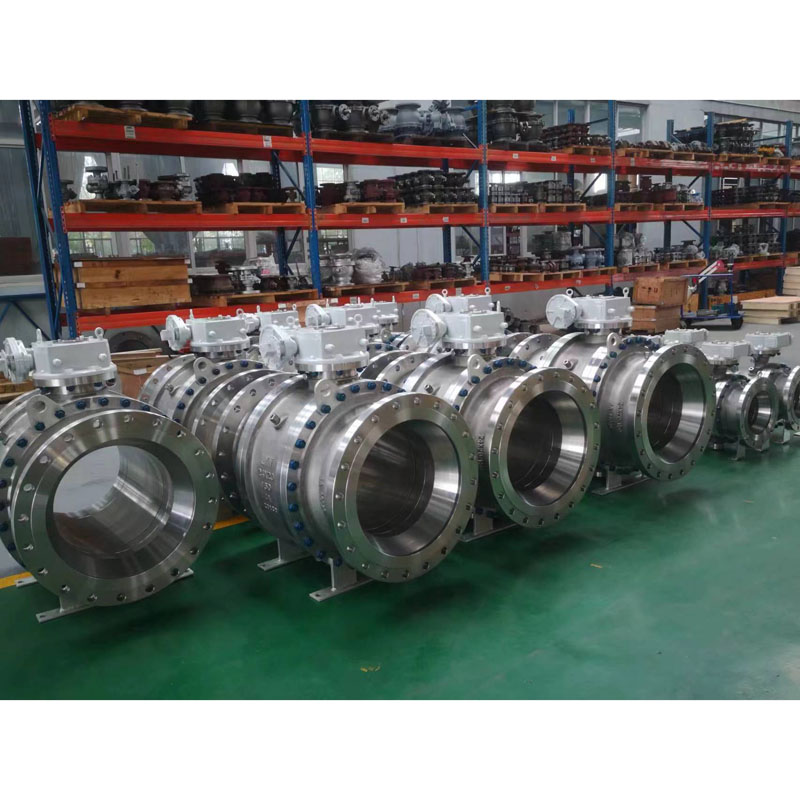

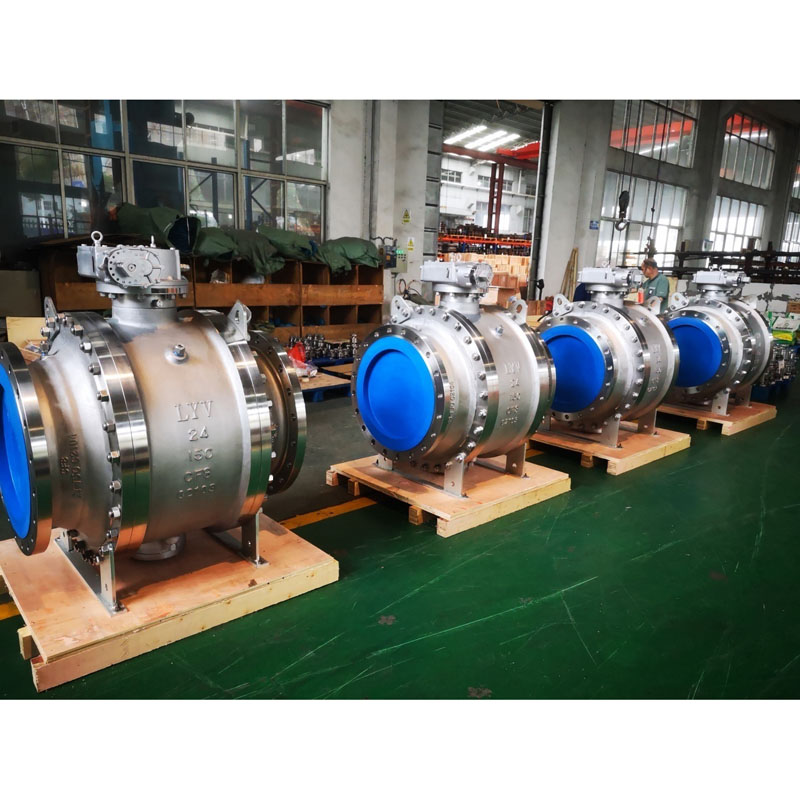

Válvula de esfera flutuante de bloqueio duplo e sangramento

A válvula de esfera montada em munhão de sangria e bloco duplo de alta qualidade da LYV (válvula DBB) para tamanhos de polegadas a 48 polegadas e para pressão de trabalho ANSI 150lb a ANSI 1500lb que são adequadas para diferentes tipos de ambientes de requisitos de trabalho. Podemos oferecer-lhe um bom preço se você nos enviar sua pergunta.

A válvula de esfera flutuante de duplo bloqueio e sangramento foi projetada para substituir a conexão complicada durante múltiplas válvulas em um sistema de tubulação tradicional, o que pode reduzir o vazamento no sistema, para alcançar emissões rápidas e função de desligamento. E a válvula de esfera dupla DBB economiza o limite de espaço de instalação, simplifica o programa de instalação, diminui a pressão do sistema de tubulação, é conveniente para limpar e manter o instrumento.

Padrão Internacional de Design e Teste:

Padrão de projeto: ISO 14313/ASME B 16.34/API 6D

Padrão de inspeção e teste: API 598/API 6D

Padrão de teste de segurança contra incêndio: API 607/API 6FA

Comprimento de flange a flange: ANSI B 16.10 -Padrão curto/Padrão longo

Conexão final: Extremidade flangeada conforme ANSI B 16.5, Extremidades de solda de topo, Extremidades de solda de estoque.

Tamanho do fabricante e faixa de pressão:

NPS 2” a 48” (para ANSI Classe 150LB)

NPS 2” a 48” (para ANSI Classe 300LB)

NPS 2” a 48” (para ANSI Classe 600LB)

NPS 2” a 36” (para ANSI Classe 900LB)

NPS 2” a 24” (para ANSI Classe 1500LB)

NPS 2” a 12” (para ANSI Classe 2500LB)

ou

DN50 a DN1200 (para PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN50 a DN1200 (para PN6,3Mpa, PN10,0Mpa)

DN50 a DN900 (para PN15.0Mpa)

DN50 a DN600 (para PN25.0Mpa)

Furo do tubo: Furo total (FB)/Redução do furo (RB)

Corpo de Construção: Entrada Final

Tipo de capô/tampa: capô aparafusado/capô estendido

Tipo de assento: tipo macio/tipo metal hardseal

Fluxo Direcional: Unidirecional/Bidirecional

Meio de serviço: Gás Natural, Petróleo, Água, gás Oxygon, etc.

Serviço: SOUR, ISO 15156/ NACE MR0175

Emissão Fugitiva: ISO 15848

Característica: Projeto de segurança contra incêndio

Design Antiestático

Haste à prova de explosão

Bloco duplo e design sombrio

IPAD montado ISO 5211

Operação da válvula: Alavanca Manual / Engrenagem sem fim / Atuador Operado / Atuador Pneumático / Atuador Motor

MOC (lista de materiais – BOM):

Corpo e capô: ASTM A216 WCB/ A 105N (aço carbono)

: ASTM A352 LCB / LCC / A350 LF2 (aço carbono de baixa temperatura)

: ASTM A 351 GR. CF 8 / CF 8M / A182 F304 / F316 (SS 304 / SS316) (Aço Inoxidável)

: ASTM A 351 GR. CF 3 / CF 3M /A182 F304L / F316L (Aço Inoxidável)

: ASTM A351 Gr. CF8C/ASTM A182 F347

: ASTM A182 F51/ F53 /F53 (aço inoxidável duplex)

Esfera sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304/F316 (SS 304/SS 316)

: ASTM A 182 F304L/F316L (SS 304L/SS 316L)

: ASTM A 182 F347

: ASTM A890 4A / 5A/ 6A / A182 F51/ F53 /F55 (aço inoxidável duplex)

Nota: Harseal Metal Seat tipo Ball tratamento de superfície: ENP, HCR, WC, soldagem Ni60/ Ni55

Haste: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4 PH

: ASTM A182 F51/F53/F55

Anel de assento metálico: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304/F316 (SS 304/SS 316)

: ASTM A 182 F304L/F316L (SS 304L/SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Nota: Tratamento de superfície do anel de assento tipo assento de metal Harseal: ENP, HCR, WC, soldagem Ni60/Ni55

Vedação da sede: PTFE virgem / 25% PTFE preenchido com vidro - GFT / PTFE preenchido com carbono - CFT

: PEEK / Delrin / Grafoil – Anel Grafite

Gaxeta de glândula: PTFE virgem / 25% PTFE preenchido com vidro - GFT / PTFE preenchido com carbono - CFT

: Grafoil – Anel de Grafite

O que é uma válvula esfera montada em munhão?

A válvula de esfera montada em munhão é uma válvula de giro trimestral que ajuda a interromper o fluxo do meio nas tubulações. A característica única da válvula esfera montada em munhão é seu disco em formato redondo ou esférico colocado no centro. Isso continua girando para parar ou iniciar o fluxo.
