Válvula de retenção de aço forjado

LYV® é um fabricante e fornecedor profissional de válvula de retenção de aço forjado na China, se você está procurando a melhor válvula de retenção de forjamento com preço baixo, consulte-nos agora!

LYV® Introdução à válvula de retenção de aço forjado

LYV® projeto de válvula de retenção de forjamento e padrão de fabricação: API602; Padrão de teste e inspeção: API 598; Tamanho do soquete: ASME B16.11

Estrutura de projeto e características da válvula de retenção de aço forjado

Válvulas de retenção de aço forjado atendem API 602, SSS-SP-118 (padrão disponível) e ANSI B16.34, B35352. Inspeção e testes de acordo com API598, marcação de acordo com MSS-Sp-25.

Adote a seguinte estrutura

Diâmetro total ou reduzido

O comprimento estrutural é ANSI B16.10

Tamanho do flange de acordo com ANSI B16.5

Tampa autoapertante de pressão

Tipo de suporte de pólo (OS&Y)

Tipo de placa autocentrante

Selar o assento como um todo

Flange do corpo da válvula integral

As extremidades de solda estão de acordo com ASME B16.25

Formulário de conexão da tampa do corpo RTJ

Tampas de válvulas seladas com gaxetas aparafusadas, tampas de válvulas rosqueadas totalmente soldadas e tampas de válvulas autovedantes de pressão interna rosqueadas

A válvula de retenção de forjamento LYV refere-se a confiar no próprio fluxo do meio e abrir e fechar automaticamente o disco da válvula, usado para evitar a válvula de refluxo de mídia, também conhecida como válvula de retenção, válvula de retenção, válvula de contrafluxo e válvula de contrapressão. A válvula de retenção pertence a uma válvula automática, sua principal função é impedir o refluxo do meio, impedir a inversão da bomba e do motor de acionamento, bem como a descarga do meio do recipiente. As válvulas de retenção também podem ser usadas para alimentar tubulações onde a pressão pode subir para exceder a pressão do sistema. As válvulas de retenção podem ser divididas principalmente em válvulas de retenção de giro (girando de acordo com o centro de gravidade) e válvulas de retenção de elevação (movendo-se ao longo do eixo)

LYV® Válvula de retenção de aço forjado de aplicação

Construção urbana, indústria química, metalurgia, petróleo, farmacêutica, alimentos, bebidas, proteção ambiental e outros campos

Recurso e aplicação da válvula de retenção forjada LYV

A finalidade deste tipo de válvula é permitir que o meio flua em apenas uma direção e impedir a direção do fluxo. Normalmente a válvula funciona automaticamente. O disco abre sob a ação da pressão do fluido fluindo em uma direção; Quando o fluido flui na direção oposta, a pressão do fluido e o disco auto-recentrado do disco atuam na sede para interromper o fluxo.

A válvula de retenção de rosca interna e a válvula de retenção borboleta pertencem a este tipo de válvula, que inclui a válvula de retenção de giro e a válvula de retenção de elevação. As válvulas de retenção de giro têm um mecanismo articulado e um disco semelhante a uma porta que repousa livremente contra a superfície inclinada do assento. Para garantir que o disco alcance a superfície da sede todas as vezes, o disco é articulado para que tenha espaço suficiente para girar e permitir um contato verdadeiro e completo do disco com a sede. O disco pode ser feito inteiramente de metal ou pode ser revestido com couro, borracha ou uma capa sintética, dependendo dos requisitos de desempenho.

Com as válvulas de retenção totalmente abertas, a pressão do fluido é virtualmente desimpedida, resultando em uma queda de pressão relativamente pequena através da válvula. O disco da válvula de retenção de elevação está localizado na superfície de vedação da sede do corpo da válvula. Esta válvula é como uma válvula globo, exceto que o disco pode ser levantado livremente. A pressão do fluido levanta o disco da superfície de vedação da sede e o refluxo do meio faz com que o disco caia de volta na sede e corte o fluxo.

Dependendo das condições de serviço, o disco pode ser de construção totalmente metálica ou na forma de uma almofada de borracha ou anel de borracha montado no suporte do disco. Como a válvula globo, o caminho do fluxo através da válvula de retenção de elevação é estreito, de modo que a queda de pressão através da válvula de retenção de elevação é maior do que nas válvulas de retenção de giro, e o fluxo da válvula de retenção de giro é menos restrito

Esta válvula é usada para prevenir o dispositivo de contracorrente médio na tubulação industrial

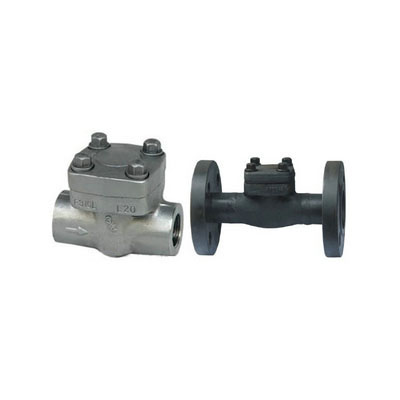

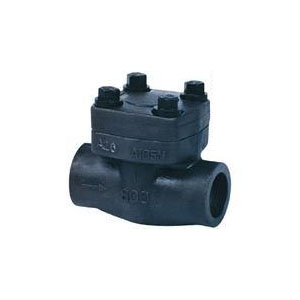

LYV® Detalhes da válvula de retenção de aço forjado
