Válvula Gaveta Manual

LYV®Válvula manual Introdução

Você pode ter certeza de comprar a válvula de gaveta manual personalizada da LYV®. Estamos ansiosos para cooperar com você, se quiser saber mais, pode nos consultar agora, responderemos a tempo! A válvula de gaveta manual é um componente de controle que se move através da porta de acionamento da roda manual ao longo do eixo do canal na direção vertical para cortar o fluxo médio no sistema de tubulação. No processo de uso, a válvula deve estar totalmente aberta ou totalmente fechada, não podendo ser utilizada para regular a vazão.

Quando a válvula de gaveta está fechada, a superfície de vedação pode contar apenas com a pressão média para vedar, ou seja, depende apenas da pressão média para pressionar a superfície de vedação da gaveta no assento do outro lado para vedar a superfície de vedação, que é autovedante. A maioria das válvulas de gaveta é forçada a vedar, ou seja, quando a válvula é fechada, a depender da força externa para forçar a gaveta ao assento, vedando a estanqueidade da superfície.

OVálvula Gaveta Manualcuja placa de gaveta se move em linha reta com a haste é chamada de válvula de gaveta de haste de elevação (também chamada de válvula de gaveta de haste aberta). Normalmente, há uma rosca de escada na haste de elevação, através da porca na parte superior da válvula e da ranhura guia no corpo da válvula, o movimento giratório em movimento reto, ou seja, o torque operacional no impulso operacional. Algumas válvulas, a porca da haste está localizada no portão, o volante gira para acionar a rotação da haste e o portão é levantado. Este tipo de válvula é chamado de válvula de gaveta de haste rotativa ou válvula de gaveta de haste escura.

LYV®Parâmetro da válvula de gaveta manual (especificação)

Diâmetro nominal: DN15-DN1200

Pressão nominal: 1,6 MPA-6,4 Mpa

Temperatura aplicável: 120â

Meio aplicável: água, óleo, vapor

Material do corpo: aço fundido, aço carbono

Modo de conexão: conexão de flange

Projeto e fabricação: GB12234

Comprimento da estrutura: GB12221

Padrão de flange: GB9113; JB79

Teste de inspeção: GB/T13927; HG/T9092

LYV® Válvula Gaveta ManualRecurso e aplicativo

â  Atende aos requisitos do padrão, vedação confiável, desempenho confiável, formato bonito;

(2) O par de vedação é razoável, a superfície de vedação do portão e do assento é feita de superfície de liga dura com dureza diferente, que possui vedação confiável, alta dureza, resistência ao desgaste, resistência a altas temperaturas, resistência à corrosão, boa resistência à abrasão e vida longa;

⢠A haste da válvula tem boa resistência à corrosão, abrasãoe resistência ao desgaste após condicionamento e tratamento de nitretação de superfÃcie;

(4) Estrutura elástica tipo cunha, rolamento axial de grande diâmetro, pequeno atrito e equipado com roda manual de impacto, fácil de abrir e fechar;

(5) Pode usar uma variedade de padrões de flange de tubo e forma de superfície de vedação de flange, para atender a várias necessidades de engenharia e requisitos do usuário.

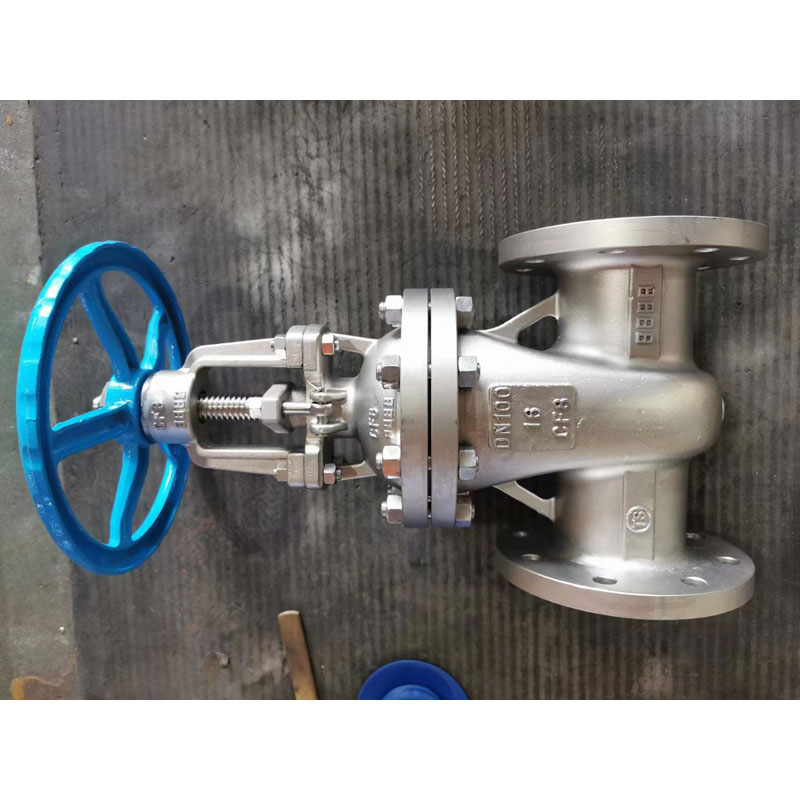

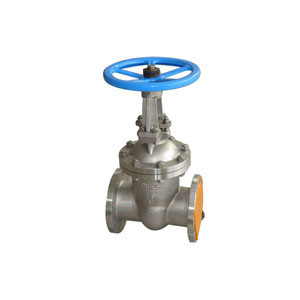

LYV®Detalhes da válvula de gaveta manual
