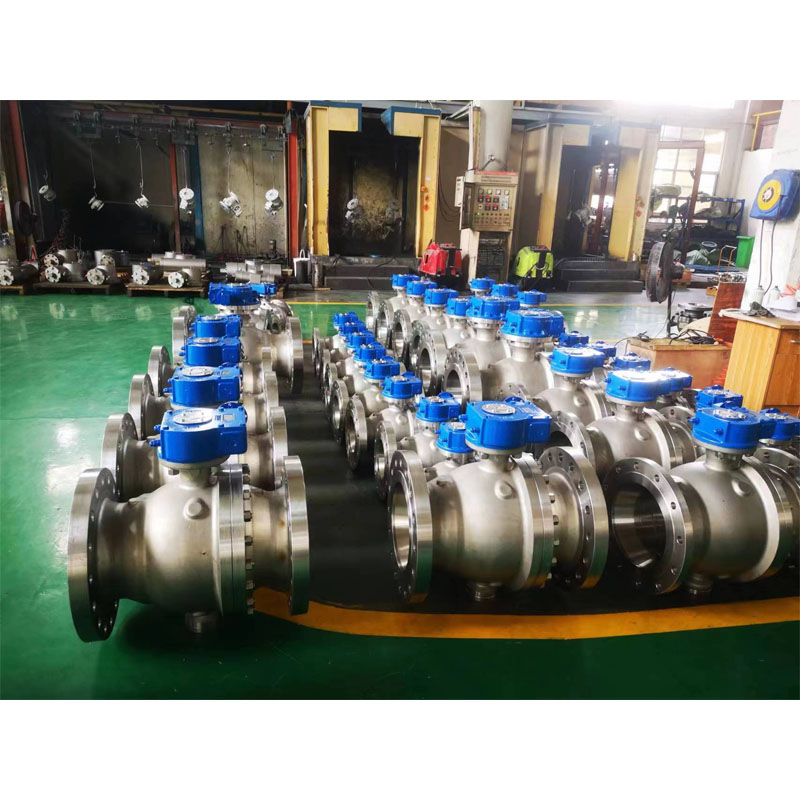

Válvula de esfera montada em trunnion de diâmetro reduzido

As válvulas de esfera montadas em munhão de diâmetro reduzido da LYV são as preferidas devido à sua alta segurança e preço competitivo. Nós produzimos as válvulas de grande porte e alta pressão de trabalho para o Sudeste Aisa, Middle Eest, Rússia, ets. Normalmente, uma válvula de diâmetro reduzido é cerca de 30% mais leve em relação às válvulas de esfera de diâmetro total do mesmo tamanho, as válvulas de esfera montadas em munhão de diâmetro reduzido podem garantir a operação segura da tubulação e também garantir o custo de compra de todo o sistema de tubulação.

A válvula de esfera de diâmetro reduzido montada em trunnion é projetada com bloco duplo e tipo de pistão duplo que é equipada com sistema de injeção de selante para haste e assentos na cavidade do corpo, para que possa drenar das extremidades a montante e a jusante, para evitar assento ou haste vazamento.

Padrão internacional de design e teste:

Padrão de projeto: ISO 14313/ ASME B 16.34/API 6D

Padrão de inspeção e teste: API 598/ API 6D

Padrão de teste de segurança contra incêndio: API 607/API 6FA

Comprimento do flange ao flange: ANSI B 16.10 - padrão curto/padrão longo

Conexão final: Extremidade flangeada para ANSI B 16.5, extremidades de solda de topo, extremidades de solda padrão.

Tamanho do fabricante e faixa de pressão:

NPS 2â a 48 â (para ANSI Classe 150LB)

NPS 2â a 48â (para ANSI Classe 300LB)

NPS 2â a 48â (para ANSI Classe 600LB)

NPS 2â a 36â (para ANSI Classe 900LB)

NPS 2â a 24â (para ANSI Classe 1500LB)

NPS 2â a 12â (para ANSI Classe 2500LB)

Furo do Tubo: Diminua o Furo (RB)

Corpo de Construção: Entrada Final

Tipo de capô/tampa: capô aparafusado/capô estendido

Tipo de assento: tipo macio/tipo metal hardseal

Direcional de Fluxo: Unidirecional/Bidirecional

Meio de Serviço: Gás Natural, Petróleo, Água, Oxigênio, etc.

Serviço: SOUR, ISO 15156/ NACE MR0175

Emissão Fugitiva: ISO 15848

Recurso: Projeto de segurança contra incêndio

Design antiestático

Haste à prova de explosão

Bloco duplo e design bleek

IPAD montado ISO 5211

Operação da válvula: alavanca manual/engrenagem helicoidal/operada por atuador/atuador pneumático/atuador motorizado

MOC (lista de materiais - BOM):

Corpo e capô: ASTM A 216 GR. WCB /ASTM A105N (aço carbono)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (aço carbono de baixa temperatura)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Aço Inoxidável)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Aço Inoxidável)

: ASTM A351 Gr. CF8C

: ASTM A890 4A/5A/6A (Aço Inoxidável Duplex)

Bola sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Nota: Tipo Harseal Metal Seat Tratamento da superfície da esfera: ENP, HCR, WC, soldagem Ni60/ Ni55

Haste: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Anel da Sede de Metal: : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Nota: Harseal Metal Seat tipo Seat Ring tratamento de superfície: ENP, HCR, WC, soldagem Ni60/ Ni55

Vedação da sede: PTFE virgem / 25% PTFE com fibra de vidro â GFT / PTFE com fibra de carbono â CFT

: PEEK / Delrin / Grafoil anel de grafite

Gaxeta: PTFE virgem / 25% PTFE com fibra de vidro â GFT / PTFE com fibra de carbono â CFT

: Grafoil anel de grafite

O que é uma válvula de esfera de diâmetro reduzido?

Uma válvula de esfera de diâmetro reduzido é um tipo de válvula de esfera em que o diâmetro interno do orifício da válvula é menor que o diâmetro do tubo, enquanto a dimensão do flange da válvula ainda corresponde ao diâmetro do tubo. O requisito de trabalho é que a turbulência e a taxa de fluxo do fluido não sejam grandes preocupações e onde o acúmulo de partículas não é provável de ocorrer, para evitar o bloqueio da válvula.

Com um diâmetro interno menor, o corpo da válvula e o tamanho da esfera também são menores, de modo que a válvula de esfera de diâmetro reduzido ocupa um volume menor, o que faz com que ela consuma um espaço menor durante a instalação. Além do mais, o material para um invólucro menor e a bola carregam um custo de material menor, afetando o custo dos produtos finais, para reduzir todo o custo do sistema de tubulação.
