Válvula Borboleta Deslocada Dupla

Você é bem-vindo para vir à nossa fábrica para comprar a Válvula Borboleta Double Offset, preço baixo e válvula borboleta excêntrica de alta qualidade. Estamos ansiosos para cooperar com você.

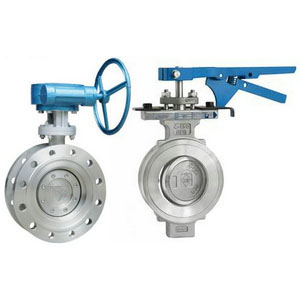

LYV® Introdução à válvula borboleta de deslocamento duplo

A válvula borboleta excêntrica dupla LYV com base na moldagem aprimorada é atualmente uma válvula borboleta excêntrica dupla amplamente utilizada. Suas características estruturais são que o eixo da haste se desvia do centro do disco e do centro do corpo. O efeito de dupla excentricidade permite que o disco seja removido rapidamente da sede após a abertura da válvula, eliminando muito a extrusão excessiva desnecessária e o fenômeno de arranhões entre o disco e a sede, reduzindo a resistência de abertura, reduzindo o desgaste e melhorando a vida útil do disco. o assento

LYV® Parâmetro da válvula borboleta de deslocamento duplo (especificação)

Padrão de adoção do produto

Forma estrutural

Duplo excêntrico

Base do projeto

GB

API

Modo de condução

Manual, engrenagem helicoidal e acionamento helicoidal, manual, elétrico

padrão de design

GB/T 12238

API609, MSS.SP-68

comprimento estrutural

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Flange de conexão

JB/T79, JB/T82, GB/T9115

ASME B16.5, ASME B16.47

Teste e inspeção

JB/T 9092

API 598

Observação: O tamanho do flange de conexão da válvula e a extremidade da solda de topo podem ser projetados e fabricados de acordo com os requisitos do usuário

Material das peças principais

Número de série

material

material

Número de série

Nome da peça

material

1 corpo da válvula

WCB, CF8, CF8M, CF8C, CF3, CF3M

5 embalagem

Grafite flexível

2 Haste da válvula

1Cr13, 2Cr13, 1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti

6 Gaxeta de vedação

WCB, CF8, CF8M

3 Montagem da placa borboleta

WC+f4, WCB+ peças compostas de aço inoxidável

WCB+F6, CF8, CF8M

7 apoio

WCB, CF8, CF8M, CF3, CF3M

4 Almofada de embalagem

2Cr13

8 Engrenagem helicoidal e engrenagem helicoidal

LYV® Recurso e aplicação da válvula borboleta de deslocamento duplo

1 Design razoável, estrutura compacta, fácil montagem e desmontagem, fácil manutenção.

2 estrutura excêntrica, reduz a fricção do anel de vedação, prolonga a vida útil da válvula.

3 Completamente selado, vazamento zero. Pode ser usado em condições de vácuo ultra-alto

4 Substitua o anel de vedação da placa da válvula, placa borboleta, eixo rotativo e outros materiais, pode ser aplicável a uma variedade de meios e diferentes temperaturas

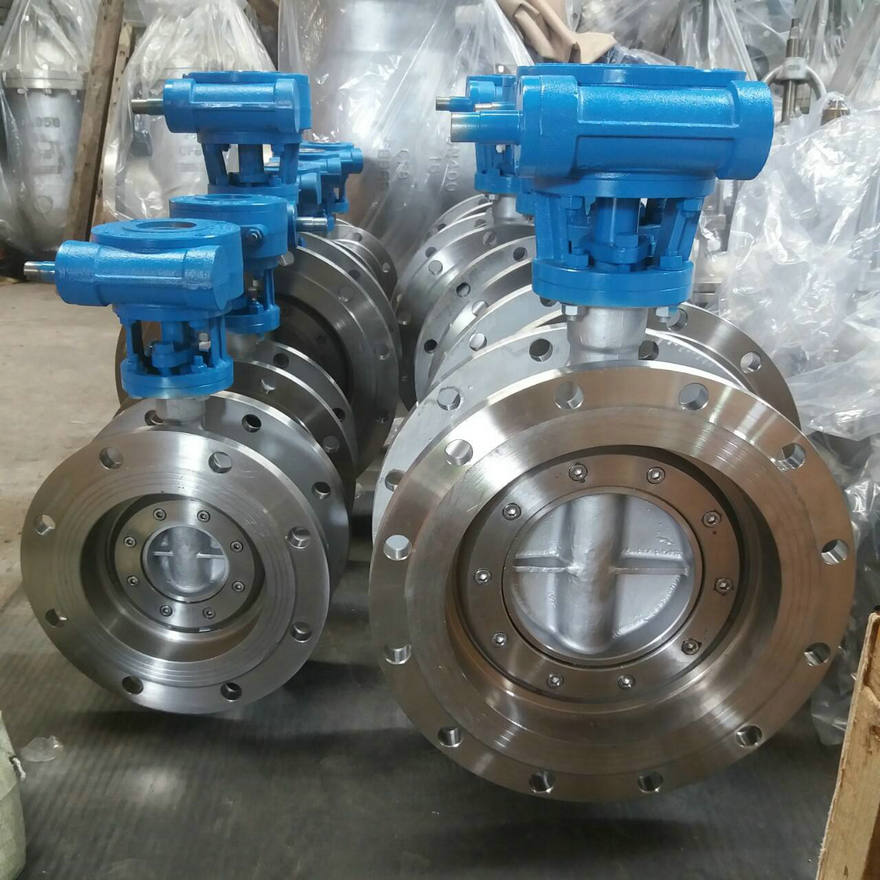

LYV® Detalhes da válvula borboleta de deslocamento duplo
