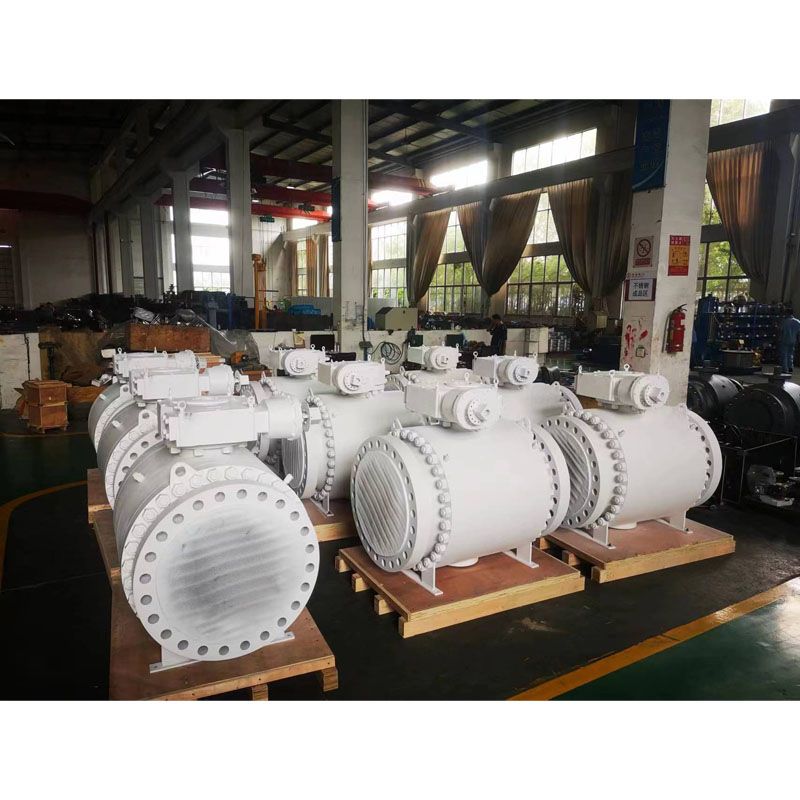

Válvula de esfera montada em trunnion de passagem completa

LYV® As válvulas de esfera montadas em trunnion de diâmetro total são satisfeitas por muitos clientes, que desejam design extremo, matéria-prima de qualidade, alto desempenho e preço competitivo. Se você está procurando as válvulas, consulte-nos agora.

A válvula de esfera montada em munhão de passagem total é projetada com bloco duplo e sangria ou tipo pistão duplo, equipada com sistema de injeção de selante para haste e assentos na cavidade do corpo, para que possa drenar das extremidades a montante e a jusante, para evitar assento ou haste vazamento.

Padrão internacional de design e teste:

Padrão de projeto: ISO 14313/ ASME B 16.34/API 6D

Padrão de inspeção e teste: API 598/ API 6D

Padrão de teste de segurança contra incêndio: API 607/API 6FA

Comprimento do flange ao flange: ANSI B 16.10 - padrão curto/padrão longo

Conexão final: Extremidade flangeada para ANSI B 16.5, extremidades de solda de topo, extremidades de solda padrão.

Tamanho do fabricante e faixa de pressão:

NPS 2â a 48 â (para ANSI Classe 150LB)

NPS 2â a 48â (para ANSI Classe 300LB)

NPS 2â a 48â (para ANSI Classe 600LB)

NPS 2â a 36â (para ANSI Classe 900LB)

NPS 2â a 24â (para ANSI Classe 1500LB)

NPS 2â a 12â (para ANSI Classe 2500LB)

ou

DN50 a DN1200 (para PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa)

DN50 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN50 a DN1200 (para PN6.3Mpa, PN10.0Mpa)

DN50 a DN900 (para PN15.0Mpa)

DN50 a DN600 (para PN25.0Mpa)

Furo do Tubo: Furo Completo (FB)

Corpo de Construção: Entrada Final

Tipo de capô/tampa: capô aparafusado/capô estendido

Tipo de assento: tipo macio/tipo metal hardseal

Direcional de Fluxo: Unidirecional/Bidirecional

Meio de Serviço: Gás Natural, Petróleo, Água, Oxigênio, etc.

Serviço: SOUR, ISO 15156/ NACE MR0175

Emissão Fugitiva: ISO 15848

Característica: Projeto de segurança contra incêndio

Design antiestático

Haste à prova de estouro

Bloco duplo e design bleek

IPAD montado ISO 5211

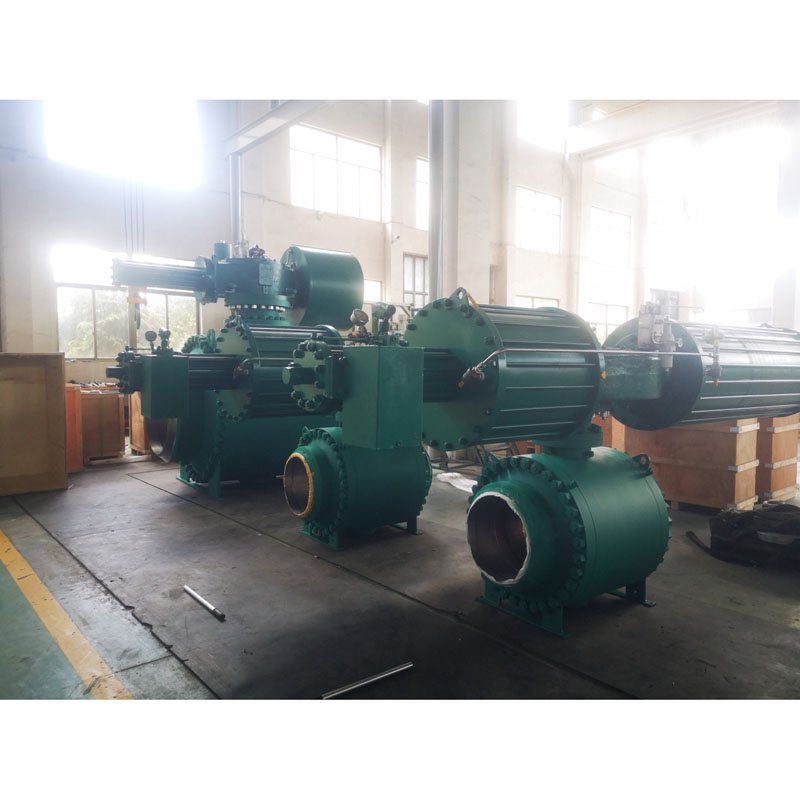

Operação da válvula: alavanca manual/engrenagem helicoidal/operada por atuador/atuador pneumático/atuador motorizado

MOC (lista de materiais - BOM):

Corpo e capô: ASTM A 216 GR. WCB /ASTM A105N (aço carbono)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (aço carbono de baixa temperatura)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Aço Inoxidável)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (Aço Inoxidável)

: ASTM A351 Gr. CF8C

: ASTM A890 4A/5A/6A (Aço Inoxidável Duplex)

:ASTM A182 F51 / F53/ F55 (Aço Inoxidável Duplex)

Bola sólida: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Nota: Tipo Harseal Metal Seat Tratamento da superfície da esfera: ENP, HCR, WC, soldagem Ni60/ Ni55

Haste: ASTM A182 F6a

:ASTM A182 F304/F316/F304L/F316L

:17/4PH

: ASTM A182 F51/ F53/ F55

Anel da sede de metal: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/F53/F55

Nota: Harseal Metal Seat tipo Seat Ring tratamento de superfície: ENP, HCR, WC, soldagem Ni60/ Ni55

Vedação da sede: PTFE virgem / 25% PTFE com fibra de vidro â GFT / PTFE com fibra de carbono â CFT

: PEEK / Delrin / Grafoil anel de grafite

Gaxeta: PTFE virgem / 25% PTFE com fibra de vidro â GFT / PTFE com fibra de carbono â CFT

: Grafoil anel de grafite

O que é uma válvula de esfera montada em trunnion?

A válvula de esfera montada no munhão é uma válvula de giro trimestral que ajuda a interromper o fluxo do meio nas tubulações. A característica única da válvula de esfera montada em munhão é seu disco em forma redonda ou esférica colocado no centro. Este continua girando para parar ou iniciar o fluxo.
