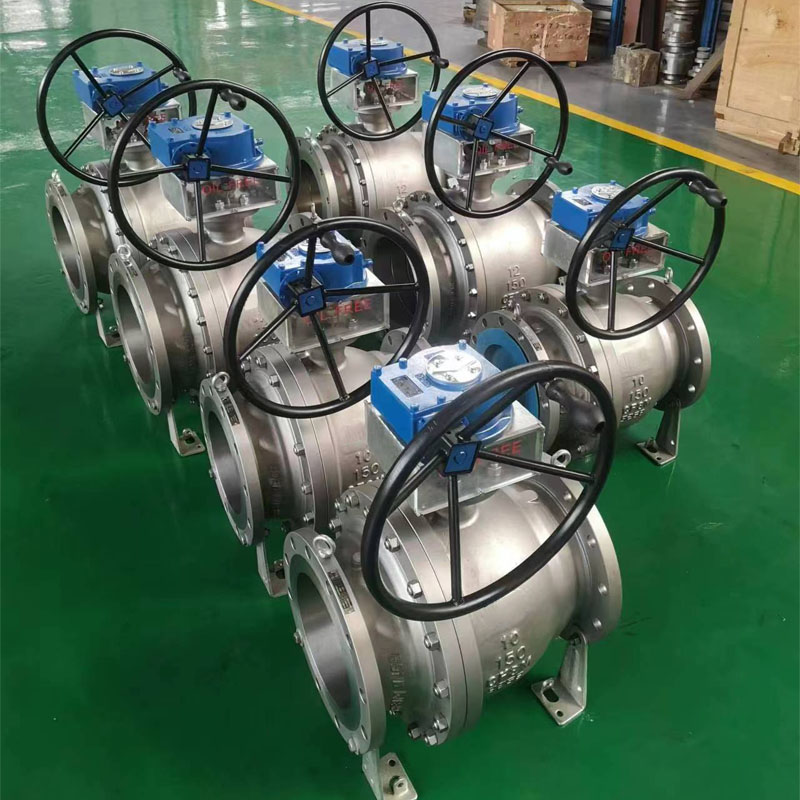

Válvula de esfera oxigonal

A Válvula Esfera Oxygon é um tipo de válvula esférica especial em que as válvulas são usadas para o gás Oxygon no sistema, que deve ser estritamente isenta de óleo durante o processo de montagem e instalação.

Padrão internacional de projeto e teste de válvula de esfera de duas peças

Padrão de projeto: BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

Padrão de inspeção e teste: API 598/API 6D

Padrão de teste de segurança contra incêndio: API 607/API 6FA

Comprimento de flange a flange: ANSI B 16.10 -Padrão curto/Padrão longo

Conexão final: Extremidade flangeada conforme ANSI B 16.5, Extremidades de solda de topo, Extremidades de solda de estoque.

Tamanho do fabricante e faixa de pressão:

NPS 1/2” a 48” (para ANSI Classe 150LB)

NPS 1/2” a 48” (para ANSI Classe 300LB)

NPS 1/2” a 48” (para ANSI Classe 600LB)

NPS 1/2” a 36” (para ANSI Classe 900LB)

NPS 1/2” a 24” (para ANSI Classe 1500LB)

NPS 1/2” a 12” (para ANSI Classe 2500LB)

ou

DN15 a DN1200 (para PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 a DN1200 (para PN4.0Mpa, PN5.0Mpa)

DN15 a DN1200 (para PN6,3Mpa, PN10,0Mpa)

DN15 a DN900 (para PN15.0Mpa)

DN15 a DN600 (para PN25.0Mpa)

Furo do tubo: Furo total (FB)/Reduzir furo (RB)

Corpo de Construção: Entrada Lateral

Tipo de capô/tampa: capô aparafusado/capô estendido

Tipo de assento: tipo macio

Fluxo Direcional: Unidirecional/Bidirecional

Meio de serviço: gás oxigono

Característica: Projeto de segurança contra incêndio

Design Antiestático

Haste à prova de explosão

Operação da válvula: Alavanca Manual / Engrenagem sem fim / Atuador Operado / Atuador Pneumático / Atuador Elétrico

MOC (lista de materiais – BOM):

Corpo e capô: ASTM B148 C95800 (Al-Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (Aço Inoxidável)

Esfera Sólida: ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304/F316 (SS 304/SS 316)

Haste: ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304/F316 (SS 304/SS 316)

Sede esférica e vedação do corpo: PTFE virgem / 25% de PTFE preenchido com vidro

: PEEK / Delrin / Grafoil – Anel Grafite

Gaxeta de glândula: PTFE virgem / 25% PTFE preenchido com vidro - GFT / PTFE preenchido com carbono - CFT
